佛山防锈漆施工参考指南 涂料施工全流程详解

佛山地处珠江三角洲腹地，气候高温高湿、雨量充沛，金属腐蚀问题尤为突出。无论是厂房钢结构、市政设施，还是船舶、桥梁、集装箱等，防锈漆施工都是保障资产寿命的关键环节。本文结合佛山本地气候特点和涂料施工规范，整理出一套实用的防锈漆施工参考指南，供施工人员及项目管理者参考。

一、施工前准备

1. 基材处理
这是决定防锈效果的首要步骤。钢铁表面必须彻底除锈，推荐采用喷砂或抛丸处理，达到Sa2.5级标准（近白级）；若受条件限制，亦可采用动力工具除锈至St3级。处理后表面应无油脂、无氧化皮、无旧漆膜、无灰尘。佛山空气湿度大，处理后应在4小时内涂装底漆，避免返锈。

2. 环境条件
佛山夏季高温多雨，冬季相对干燥。施工时需关注：

- 温度：5℃~40℃为宜，低于5℃或高于40℃应调整施工方案。
- 相对湿度：≤85%，否则易导致漆膜发白、附着力下降。
- 底材温度：需高于露点3℃以上，防止结露。
雨天、雾天、大风天禁止户外施工；相对湿度超标时可搭建临时防雨棚或使用除湿设备。

3. 涂料准备
根据防腐年限、使用环境（如佛山常见酸性雨水、海洋性气候影响）选择合适的防锈漆体系，例如环氧富锌底漆+环氧云铁中间漆+聚氨酯/氟碳面漆。开桶后充分搅拌，按说明书配比加入固化剂，熟化5~30分钟后使用。注意混合后使用期限（适用期），过期废弃。

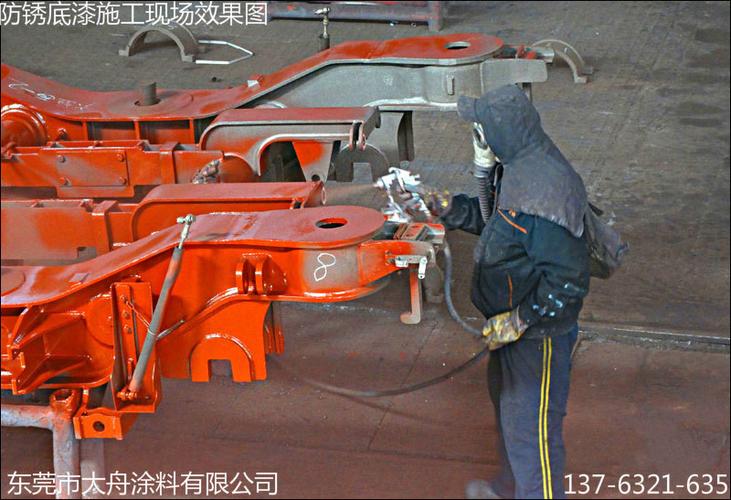

二、施工方法

1. 刷涂
适用于边角、焊缝、小面积修补。优点是渗透性好、节省涂料；缺点是效率低。操作时先斜向涂刷，再纵横交错，确保无漏刷、无堆积。

2. 辊涂
适用于大面积平坦区域。选用耐溶剂型辊筒，蘸漆均匀，单向辊涂后交叉辊涂。注意避免辊痕过厚或漏底。

3. 空气喷涂
适用于一般防锈漆。调整喷嘴口径和气压，距表面20~30cm匀速移动，搭接1/3。需注意通风和防火。

4. 高压无气喷涂
效率高、漆膜均匀，推荐用于佛山大型钢结构厂房、桥梁项目。喷嘴口径根据涂料粘度选择，喷涂压力15~25MPa。操作时保持喷枪与表面垂直，距离30~40cm。

三、施工参数参考

| 项目 | 参数 |
|------|------|
| 底漆干膜厚度 | 40~80μm/道 |
| 中间漆干膜厚度 | 60~120μm/道 |
| 面漆干膜厚度 | 40~60μm/道 |
| 涂装间隔（23℃） | 表干≤2h，实干≤24h |
| 重涂间隔 | 最短4~8h，最长7天（视产品而定） |
| 稀释比例 | 按说明书，一般0~10% |
| 喷涂压力（无气） | 15~25MPa |

佛山高温季节可适当增加稀释剂用量，但切忌过度稀释导致流挂；冬季低温应延长重涂间隔。

四、施工注意事项

1. 每道漆施工前需确认上一道漆已实干，表面清洁无污染。
2. 焊缝、切割边、螺栓等部位应预先涂刷一道，再做整体涂装。
3. 施工过程中定时检测湿膜厚度，确保干膜厚度达标。可使用磁性测厚仪检测。
4. 佛山雨水多，户外施工须密切关注天气，涂装后24小时内避免淋雨。
5. 施工现场保持通风，严禁烟火；操作人员佩戴防护用品。
6. 不同厂家涂料配套使用前，需做相容性试验。

五、常见问题与对策

• 返锈：基材处理不彻底、涂装间隔过长或环境湿度大。应加强除锈，控制露点。
• 流挂：一次喷涂过厚、稀释过度。应薄涂多道,调整粘度。
• 针孔：底材温度高、漆膜过厚或溶剂挥发过快。可加入适量慢干溶剂，控制膜厚。
• 附着力差：表面有油污、水分或旧漆未除净。必须彻底清洁。

六、

佛山防锈漆施工是一项系统性工程，环节多、环境要求高，尤其在高温高湿季节，必须严格执行表面处理、混合配比、涂装间隔和环境监控等规范。通过科学选材、规范施工和及时养护，才能达到长效防腐的目的，为佛山的工业与市政设施提供可靠保护。
